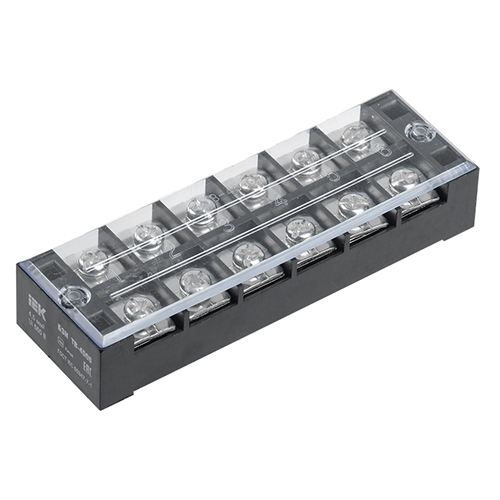

Карболитовая колодка 12кл, 25А "ТВ-2506" IEK арт. жб944

Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель.
Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика.
Токоведущая шина изготовлена из латуни.

Преимущества:

• Материал корпуса: пожаробезопасный АБС-пластик или карболит.
• Номинальный рабочий ток и присоединительная способность:
• - блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
• - блоки ТС – 60-600 А, Ø 16 – 300 мм2;
• - блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
• Широкий диапазон рабочих температур: от -40 до +50°C.
• Испытание на превышение температуры (не более, чем 45°С).
• Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
• Испытание падения напряжения (не более, чем 3,2 мВ).

Особенности конструкции:

• Возможность соединения нескольких групп проводников в одном корпусе: Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар.
• Для надёжной фиксации проводников на токоведущей шине имеются насечки
• Визуальный контроль состояния контактов через прозрачную крышку
