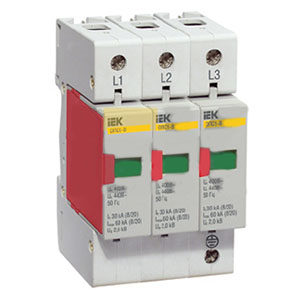

Ограничитель импульсных перенапряжений ОПС-1-C 3P In=20kA Un=400 Im=40kA "ИЭК"
- Код:
- ек543
О товаре
Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.
• Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком. Благодаря этому, удалось достичь улучшения характеристик относительно старых ОПС.
• Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.
• Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15%-20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.
• Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.
Класс I (B):
Защита от прямых ударов молнии в систему молниезащиты здания или ЛЭП. ОПС1 устанавливаются на вводе в здание во вводно-распределительном устройстве или главном распределительном щите.
Класс II (В):
Защита токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии. ОПС1 устанавливаются в распределительные щиты.
Класс III (В):
Защита потребителей от остаточных бросков напряжений, защита от дифференциальных (несимметричных) перенапряжений, фильтрация высокочастотных помех. ОПС1 устанавливаются непосредственно возле потребителя.
Технические характеристики:
|
Технические характеристики |
ОПС1 B (I) |
ОПС1 C (II) |
ОПС1 D (III) |
|
Номинальное рабочее напряжение, В |
400 |
400 |
230 |
|
Максимальное рабочее напряжение, В |
440 |
440 |
250 |
|
Классификационное напряжение, В |
700±5% |
650±5% |
530±5% |
|
Номинальный разрядный ток 8/20 мкс, кА |
30 |
20 |
5 |
|
Максимальный разрядный ток 8/20 мкс, кА |
60 |
40 |
10 |
|
Уровень напряжения защиты, не более, кВ |
2,0 |
1,8 |
1,0 |
|
Время реакции, не более, нс |
25 |
25 |
25 |
|
Количество полюсов |
1, 2, 3, 4 |
1, 2, 3, 4 |
1, 2, 4 |
|
Условия эксплуатации |
УХЛ4 |
УХЛ4 |
УХЛ4 |
|
Сечение присоединяемых проводов, мм2 |
4...25 |
4...25 |
4...25 |
