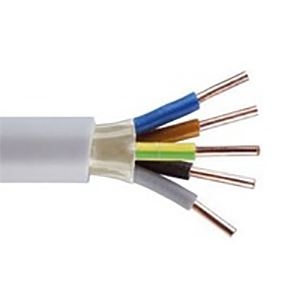

Кабель медный NYM 5*6,0мм2 (ГОСТ)
- Код:
- ев311
О товаре
Кабель NYM – электрокабель двух- или многожильной конструкции с медными жилами.Очень близок по своим характеристикам с кабелем, разработанным по российским стандартам и имеющим обозначение ВВГ, но все же, имеет некоторые отличия.
Кабель рассчитан на максимальную нагрузку 0,66 кВ и имеет допуск к применению во взрывоопасных зонах класса В-Iб, В-Iг, ВПа.
Кабель NYM имеет медные жилы круглого сечения. Количество жил может быть от 2 до 5 различного сечения.
Жилы покрыты изоляцией из поливинилхлорида и, для удобства монтажа, имеют разную расцветку.
Некоторые разновидности кабеля предусматривают наличие жилы заземления с желто-зеленой изоляцией.
Наружная оболочка также выполнена из негорючего ПВХ пластиката.
Внутреннее пространство между жилами и внешней оболочкой заполнено специальным составом, предотвращающим горение.
Внешняя оболочка изготавливается из материала, неустойчивого к воздействию ультрафиолета, поэтому монтаж кабеля допускается в местах, недоступных для прямого солнечного света.
Кабель не поддерживает распространение огня при прокладке одиночным способом.
Расшифровка маркировки NYM 5*6,0:
• N – означает, что кабель разработан по стандартам Союза Немецких Электротехников VDE (Verband Deutscher Elektrotechniker).
• Y – означает, что изоляция выполнена из ПВХ пластиката.
• M – обозначает монтажный кабель с наружной оболочкой.
• 5 - количество медных жил.
• 6,0 - сечение жилы в квадратных миллиметрах.
Конструкция кабеля NYM 5*6,0:
1) Жила - медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Заполнение - из невулканизированной резины.
4) Оболочка - из ПВХ пластиката серого цвета.
Применение кабеля NYM 5*6,0.
Кабель медный силовой NYM 5*6,0 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.
Кабель применяется для устройства электропроводки внутри жилых, административных и хозяйственных зданий.
Допускается применение в виде открытой и скрытой проводки, в том числе, штробах.
Не рекомендуется к прокладке в земляных траншеях.
Может использоваться для электромонтажных работ внутри деревянных конструкций и помещений с повышенной влажностью.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ NYM:
• Максимальное напряжение – 0,66 кВ.
• Допустимый температурный диапазон эксплуатации – от -50 до +50 °С.
• Номинальная рабочая температура нагрева – +70 °С.
• Допустимая температура воздуха при монтаже – не менее -5 °С.
• Допустимый радиус изгиба – 4 диаметра кабеля.
• Разрешенная эксплуатационная влажность воздуха – 98 % (при +35 °С).
Характеристики кабеля NYM 5*6,0:
• Климатическое исполнение кабеля NYM 5*6,0: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
• Минимальная температура эксплуатации кабеля NYM 5*6,0: -30°С.
• Максимальная температура эксплуатации: +50°С.
• Влажность воздуха при эксплуатации силового кабеля NYM 5*6,0 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
• Монтаж кабеля NYM 5*6,0 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
• Минимальный радиус изгиба при прокладке кабеля NYM 5*6,0: 128,8 мм.
• Масса кабеля NYM 5*6,0: 0,550 килограмм в метре.
• Срок службы силового медного кабеля NYM 5*6,0: не менее 40 лет с даты изготовления.
• Наружный диаметр кабеля NYM 5*6,0: 16,1 миллиметров.
Токовые нагрузки кабеля NYM 5*6,0:
• Допустимый ток кабеля NYM 5*6,0: 43 ампер.
• Номинальное переменное напряжение: 500 Вольт.
• Активное сопротивление жилы: 3,06 Ом в километре.
