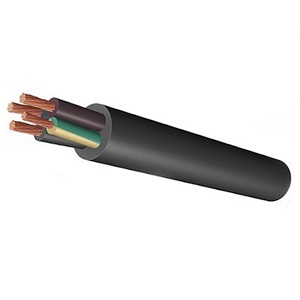

Кабель медный холодостойкий КГ-хл 4*16,0мм2 черный (Технические условия)
- Код:
- ев518
О товаре
Расшифровка аббревиатуры КГ-ХЛ:
КГ - кабель гибкий в резиновой изоляции и оболочке.
ХЛ - холодостойкое исполнение изоляции.
Конструкция силового кабеля КГ-ХЛ:
1. Токопроводящая жила кабеля КГ ХЛ медная, многопроволочная, круглой формы, 5-го класса по ГОСТ 22483.
Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40 %.
2. Разделительным слоем служит синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания резины.
3. Изоляция кабеля сделана из изоляционной резины.
Изолированные жилы имеют отличительную расцветку, сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется светло-синим цветом; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелёно-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
4. Скрутка таким образом, что изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
5. Разделительный слой находится поверх скрученных жил - синтетическая пленка, тальк или другой аналогичный материал.
Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
6. Оболочка - из резины шланговой.
Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.
Применение кабеля КГ-ХЛ:
Кабель предназначен для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 град.
Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы "ХЛ".
