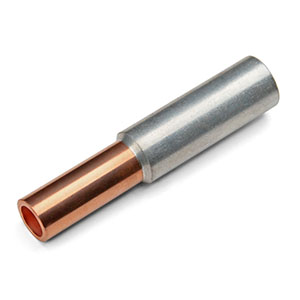

Гильза "КВТ" ГАМ 35-25 алюмомедная на сечение: 35мм2
- Код:
- еб723
О товаре
Гильзы медно-алюминиевые под опрессовку.
- ТУ 3449-017-59861269-2004.
- Предназначены для соединения опрессовкой алюминиевых и медных жил.
- Материал: электротехнический алюминий марки АД1 и медь марки М1.
- Рабочее напряжение: до 10 кВ.
- Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне.
- Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора.
Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки.
- Наименование: ГАМ 35/25 (КВТ).
- Сечение, Al - 35 мм².
- Сечение, Cu - 25 мм².
- D₁ (внешний, медная часть гильзы) - 11,0 мм.
- d₁ (внутренний, медная часть гильзы) - 7,1 мм.
- D₂ (внешний, алюминиевая часть гильзы) - 14,0 мм.
- d₂ (внутренний, алюминиевая часть гильзы) - 8,5 мм.
- L (Общая длина гильзы) - 85,0 мм.
- L₁ (Длина) - 30,0 мм.
- L₂ (Длина) - 40,0 мм.
