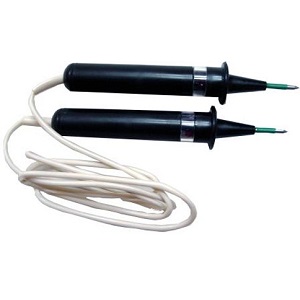

Индикатор напряжения ПИН-90 применяется для проверки наличия или отсутствия напряжения между неизолированными токоведущими частями, а также между ними и заземленными частями в электроустановках переменного и постоянного тока при номинальном напряжении от 100 до 1000 В, в том числе во взрывоопасной среде, а также для определения фазы.



• Диапазон напряжения и индикации постоянного тока, переменного тока: 65- 750 В, 75 -750 В;

• Напряжение зажигания лампы  до 60 В;

• Напряжение прочности изоляции  З кВ;

• Максимальный ток, проходящий через индикатор  1 мА;

• Режим работы повторно-кратковременный;

• Габаритные размеры одного щупа  25 х 156 мм;

• Соединительный провод длиной не менее 1,0 м.



• температура воздуха, °С: - 45 -  + 40;

• относительная влажность, %: 98 (+25 °С);

• индикатор может также применяться во взрывоопасной среде, атмосферное давление, кПа: 60-106

Принцип действия индикатора основан на свечении газоразрядной лампы при протекании активного тока.

Корпус индикатора изготовлен из влагостойкой пластмассы и защищен от внешнего воздействия пыли и проникновения влаги.
