Таймер программируемый многофункциональный, РЭВ-120

Предназначен для включения-выключения нагрузки через заданные пользователем интервалы времени. Реле имеет кнопки управления и цифровой индикатором для настройки контроля отсчета времени.

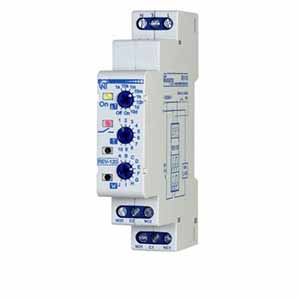

1 – входные контакты ~230/240 В L, N;

2 – входной контакт управления S;

3 – регулятор установки временного интервала ∆T;

4 – регулятор установки времени Т;

5 – регулятор установки режима работы W;

6, 7 – выходные контакты реле нагрузки:

•  «NO1 / NO2» – нормально разомкнутый контакт
•  «NC1 / NC2» – нормально замкнутый контакт
•  «С1 / С2» – переключающий контакт

8 – индикатор включения реле нагрузки;

9 – индикатор наличия питания.

Режимы работы

1. задержка на включение;
2. выдержка времени при подаче питания;
3. периодический, с задержкой при включении;
4. периодический, с выдержкой времени при включении;
5. задержка на отключение (при размыкании управляющего контакта);
6. импульсный 1 (при замыкании управляющего контакта);
7. импульсный 2 (при размыкании управляющего контакта);
8. задержка включения-выключения (по управляющему контакту);
9. шаг реле нагрузки (при каждом замыкании управляющего контакта);
10. генератор импульса 0,5 с.

Технические характеристики

• Диапазон допустимого напряжения - 130 – 300В
• Частота питающей сети - 45 – 62 Гц
• Допустимый гармонический состав (несинусоидальность) напряжения питания - ГОСТ 32144-2013
• Время готовности при подаче напряжения питания - не более 0,4 с,
• Точность выдержки времени - не менее 0,5%
• Точность шкалы), не менее 2,5 с%,
• Число алгоритмов работы - 10
• Диапазон регулирования времени - от 1 с до 10 дн.
  • 1 … 10 с
  • 6 с … 1 мин
  • 1 … 10 мин
  • 6 мин … 1 ч
  • 1 … 10 ч
  • 0,1 … 1 дня
  • 1 … 10 дней
  • постоянно включено
  • постоянно отключено

• Регулировка выдержки времени - плавная
• Цифровая индикация оставшегося времени - есть
• Число и вид контактов -  2 С (переключающие)
• Климатическое исполнение - УХЛ 3.1
• Степень защиты корпуса -  ІР40
• Степень защиты клеммника - ІР20
• Коммутационный ресурс выходных контактов при cos=1
•  под нагрузкой 6 А, раз, не менее - 100 000
•  под нагрузкой 1 А, раз, не менее 1 млн.
• Потребляемая мощность (под нагрузкой - не более 0,5 Вт)
• Допустимая степень загрязнения - II
• Категория перенапряжения - II
• Класс защиты от поражения электрическим током - II
• Номинальное напряжение изоляции - 450 В
• Номинальное импульсное выдерживаемое напряжение - 2,5 кВ
• Сечение проводов для подключения к клеммам - 0,5 – 2 мм²
• Момент затяжки винтов клемм - 0,4 Нм
• Масса - не более 150 г
• Габаритные размеры (H x B x L) - 90x18x65 мм
• Установка (монтаж) изделия – стандартная DIN-рейка (35 мм) -1 модуль
• Материал корпуса – самозатухающий пластик

Cхема подключения
