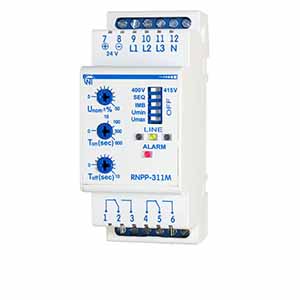

Реле напряжения трёхфазное, перекоса и последовательности фаз РНПП-311М
- Код:
- ер253
О товаре
Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети, таких как:- Выход действующего значения напряжения за пределы допустимых порогов;
- Нарушение последовательности и слипание фаз;
- Нарушение полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отключении отключает нагрузку.
Реле так же следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).
Светодиоды на лицевой панели реле индицируют:
- Наличие напряжения в сети;
- Состояние нагрузки (вкл. или выкл.);
- Вид возникшей аварии.
Регулировочные потенциометры позволяют пользователю установить:
- порог минимального/макс. допустимого значения напряжения (в процентах от номинального напряжения);
- задержку времени включения нагрузки после восстановления параметров сети;
- время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.
С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380/400В, а так же включить или отключить контроль следующих параметров сети:
- последовательности и слипания фаз;
- полнофазности и симметричности сетевого напряжения;
- понижения / повышения напряжения.
Соответствующие комбинации положения переключателей позволяют РНПП-311м работать в различных режимах:
- режим полного контроля напряжения сети;
- режим контроля мин/макс напряжения;
- режим контроля наличия фаз;
- Режим контроля неправильной последовательности и наличия слипания фаз;
- режим контроля перекоса фаз.
Контроль наличия фаз сохраняется при любом положении переключателей, даже если они в положении ВЫКЛ.
