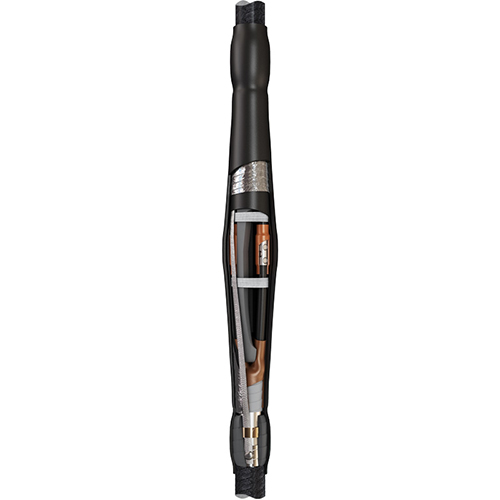

Соединительные кабельные муфты 3СТп-10.

3СТп-10-70/120

·         тип установки - внутр.+наружн.;

·         тип кабеля - с/без брони;

·         число жил в кабеле – 3;

·         рабочее напряжение – 6 и 10 кВ;

·         сечение жил кабеля – 70 / 120 мм².

Предназначены для соединения 3-х жильных кабелей:

·         с бумажной маслопропитанной изоляцией;

·         с броней или без брони;

·         с общей алюминиевой или свинцовой оболочкой;

·         на напряжение 6 и 10 кВ.

Соответствует требованиям ГОСТ 13781.0-86.

Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл.

Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля.

Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации.

Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.

Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки.

Применение пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А».

Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции.

Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители.

Выпускается по ТУ 3599-006-97284872-2006.
