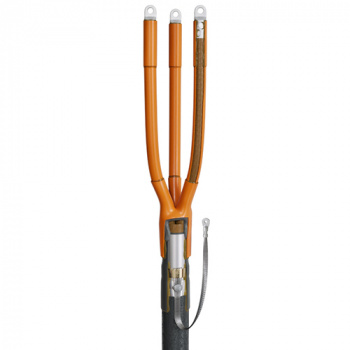

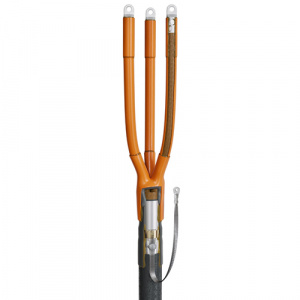

Концевые термоусаживаемые муфты 3КВТп-10.

3КВТп-10-150/240

·         тип установки – внутренняя;

·         тип кабеля - с/без брони;

·         число жил в кабеле – 3;

·         рабочее напряжение – 6 и 10 кВ;

·         сечение жил кабеля: 150 / 185 / 240 мм².

Предназначены для оконцевания 3-х жильных кабелей:

·         с бумажной маслопропитанной изоляцией;

·         с броней из стальных лент или без брони;

·         с общей алюминиевой или свинцовой оболочкой;

·         на напряжение 6 и 10 кВ.

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.

Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета.

Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях.

Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.

Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.

Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки.

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А».

Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.

Выпускается по ТУ 3599-005-97284872-2015.
