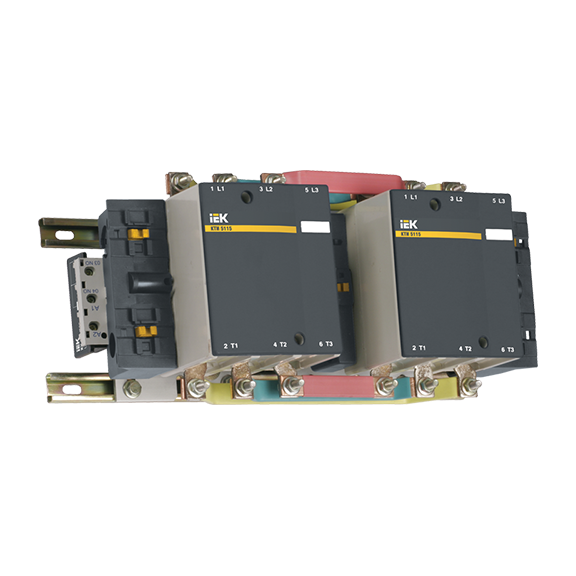

Контактор КТИ-51853 реверсивный, 185А 230В/АС3 "ИЭК"
- Код:
- ев972
О товаре
Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок.Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.
Технические характеристики:
- Номин напряжение питания цепи управ Us AC 50 Гц: 230 В.
- Номин рабочий ток Ie 400 В: 185 А
- Тип подключения вспомогат цепей: Винтовое соединение.
- Кол-во вспомогат норм разомкнутых-НО конт: 2.
- Номин раб напряжение переменного тока Ue: 230; 400; 660 В.
- Номин напряжение изоляции Ui: 660 В.
- Номин импульсное напряжение: 8 кВ.
- Условный тепловой ток Ith при АС-1: 275 А.
- Номин мощность при AC-3 230 В: 55.0 кВт.
- Номин мощность при AC-3 400 В: 90.0 кВт.
- Номин мощность при AC-3 660 В: 110.0 кВт.
- Макс кратковременная нагрузка: 1 480 А.
- Условный ток короткого замыкания Inc: 10 000 А.
- Защита от сверхтоков - предохр gG: 315 А.
- Мощность рассеяния при Ie АС-3: 12 Вт.
- Мощность рассеяния при Ie АС-1: 25 Вт.
- Момент затяжки: 18 Нм.
- Шина двойная - каждая размером: 25*3 мм.
- Метрический диаметр винта: 8 мм.
- Диапазоны напряж управления при срабатыв Uc: 0,8...1,1.
- Диапазоны напряж управления при отпускании Uc: 0,35......0,55.
- Время срабатывания при замыкании: 20...35 мс.
- Время срабатывания при размыкании: 7...15 мс.
- Сечение провода с наконечником: 150 мм².
- Гибкий кабель 1 или 2 провода: 1...4 мм².
- Мех износоустойчивость: 1.0 млн ком циклов.
- Гибкий кабель с наконечником 1 пров: 1...4 мм².
- Гибкий кабель с наконечником 2 пров: 1,125 мм².
- Жесткий кабель без након 1 или 2 пров: 1...4 мм².
- Кол-во дополнительных контактов: 1.
- Степень защиты - IP00.
- Тип монтажа: Монтажная панель / плата.
- Климатическое исполнение: УХЛ3.
- Температура эксплуатации: -45...+55 °C.
- Ширина: 357 мм..
- Высота: 174.0 мм.
- Доп конт - Номин напряжение Un AC: ≤ 660 В.
- Доп конт - Номин напряжение изоляции Ui: 660 В.
- Доп конт - Ток термической стойкости In: 10 А.
- Доп конт - Защита от сверхтоков - предохр gG: 10 А.
- Доп конт - Макс кратковременная нагрузка: 100 А.
- Доп конт - Сопротивление изоляции: > 10 мОм.
- Тип напряжения управления: Переменный (AC).
- Количество полюсов: 3.
- Повторно-кратковр режим: 120 циклов оперирования в час.
- Доп конт - Момент затяжки: 1.2 нм.
