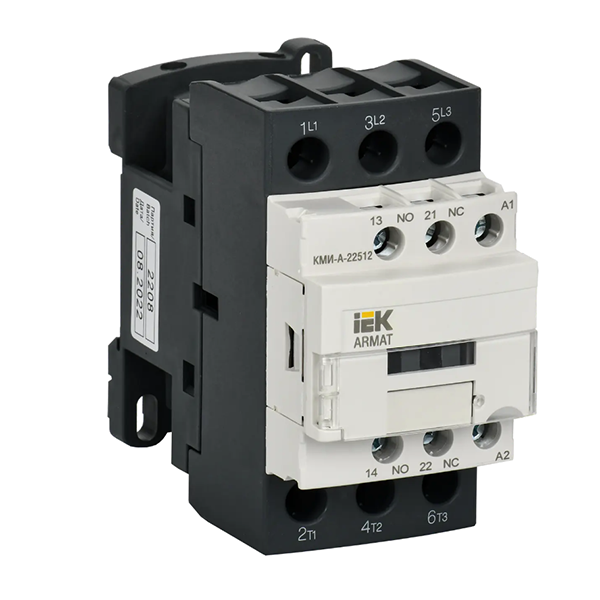

Контактор КМИ-A 22512 LC1D 25А 400В/АСЗ 1НО/1НЗ "ИЭК"

Код:
еы182
Контактор КМИ-A 22512 LC1D 25А 400В/АСЗ 1НО/1НЗ "ИЭК"

О товаре


Описание
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Срок службы 15 лет.
Преимущества
Высокая электрическая и механическая износостойкость.
Совместимость со всеми дополнительными устройствами в ассортименте IEK.
Универсальность применения.
Компактные габариты.
Технические характеристики
Номин рабочий ток Ie при AC-3 400В  25А
Номин коммутируем мощность при AC-3 400В  11кВт
Номин напряжение питания цепи управ Us AC 50 Гц  400В
Номин рабочий ток Ie при AC-1 400В  40А
Переменный (AC)
Кол-во вспомогат норм разомкнутых-НО конт:    1
Кол-во вспомогат норм замкнутых-НЗ конт:    1
Кол-во норм замкн-НЗ силовых контактов:    0
Кол-во норм разомкнутых-НО силовых конт :   3
Номин раб напряжение переменного тока Ue-гц   690В
Номин напряжение изоляции Ui-гц  690В
Номин импульсное напряжение Uimp-гц  6кВ
Условный тепловой ток Ith при АС-1-гц  40А
Макс кратковременная нагрузка-гц  380А
Условный ток короткого замыкания Inc-гц  3000А
Защита от сверхтоков-предохр gG-гц  63А
Мощность рассеяния при Ie АС-3-гц  1.25Вт
Мощность рассеяния при Ie АС-1-гц  3.20Вт
Типоисполнение электрон реле    РТИ-1322
Мех износостойкость-гц  15млн циклов
Коммут-ая износос-ть общий ресурс-гц   2.1млн циклов
Частота включений механ износост в час-гц  :  3600
Частота включений коммутац износост в час-гц   : 3600
Крутящий момент при затягивании-гц  2.5нм
Диапазон напряж срабатывания-цу    0,8…1,1
Гибкий кабель без наконечника-гц  10мм²
Диапазон напряж отпускания-цу    0,3…0,6
Жесткий кабель без наконечника-гц  10мм²
Мощность потреб катушки при срабатывании Uc-цу  70.0ВА
Мощность потреб катушки при удержании Uc-цу  7.0ВА
Время срабатыв при замыкании-цу   22мс
Время срабатыв при размыкании-цу  19мс
Мех износоустойчивость-цу  15.0млн ком циклов
Тип подключения силовой электрич цепи  винтовое соединение
Степень защиты   IP20
Климатическое исполнение    УХЛ4
Температура эксплуатации от  -25 до 50°C
Высота  85.0мм
Ширина  45.0мм
Глубина  92.0мм
Номин напряжение Un-AC-доп конт вспом цепи 690В
Номин напряжение изоляции Ui-доп конт вц 690В
Минимальная вкл способность Umin-доп конт вц 17А
Минимальная вкл способность Imin-доп конт вц 0мА
Защита от сверхтоков-предохр gG-доп конт вц 10А
Макс кратковременная нагрузка-доп конт вц 140А
Ток термической стойкости Ith-доп конт вц  10А
