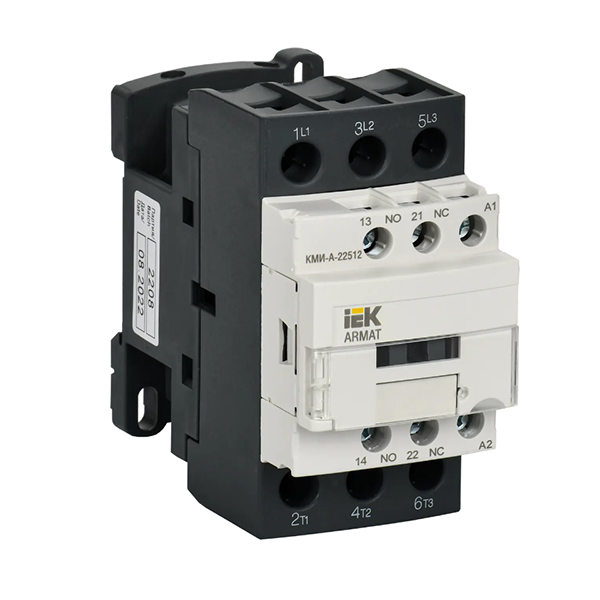

Контактор КМИ-A 22512 LC1D 25А 230В/АСЗ 1НО/1НЗ "ИЭК"
- Код:
- еы181
О товаре
Описание
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Срок службы 15 лет.
Преимущества
Высокая электрическая и механическая износостойкость.
Совместимость со всеми дополнительными устройствами в ассортименте IEK.
Универсальность применения.
Компактные габариты.
Технические характеристики
Номин рабочий ток Ie при AC-3 400В 25А
Номин коммутируем мощность при AC-3 400В 11кВт
Номин напряжение питания цепи управ Us AC 50 Гц 230В
Номин рабочий ток Ie при AC-1 400 В 40А
Переменный (AC)
Кол-во вспомогат норм разомкнутых-НО конт : 1
Кол-во вспомогат норм замкнутых-НЗ конт : 1
Кол-во норм замкн-НЗ силовых контактов : 0
Кол-во норм разомкнутых-НО силовых конт : 3
Номин раб напряжение переменного тока Ue-гц 690В
Номин напряжение изоляции Ui-гц 690В
Номин импульсное напряжение Uimp-гц 6кВ
Условный тепловой ток Ith при АС-1-гц 40А
Макс кратковременная нагрузка-гц 380А
Условный ток короткого замыкания Inc-гц 3000А
Защита от сверхтоков-предохр gG-гц 63А
Мощность рассеяния при Ie АС-3-гц 1.25Вт
Мощность рассеяния при Ie АС-1-гц 3.20Вт
Типоисполнение электрон реле РТИ-1322
Мех износостойкость-гц 15млн циклов
Коммут-ая износос-ть общий ресурс-гц 2.1млн циклов
Частота включений механ износост в час-гц: 3600
Частота включений коммутац износост в час-гц : 3600
Крутящий момент при затягивании-гц 2.5нм
Диапазон напряж срабатывания-цу 0,8…1,1
Гибкий кабель без наконечника-гц 10мм²
Диапазон напряж отпускания-цу : 0,3…0,6
Жесткий кабель без наконечника-гц 10мм²
Мощность потреб катушки при срабатывании Uc-цу 70.0ВА
Мощность потреб катушки при удержании Uc-цу 7.0ВА
Время срабатыв при замыкании-цу 22мс
Время срабатыв при размыкании-цу 19мс
Мех износоустойчивость-цу 15.0млн ком циклов
Тип подключения силовой электрич цепи винтовое соединение
Степень защиты IP20
Температура эксплуатации от -25 до 50°C
Высота 85.0мм
Ширина 45.0мм
Глубина 92.0мм
