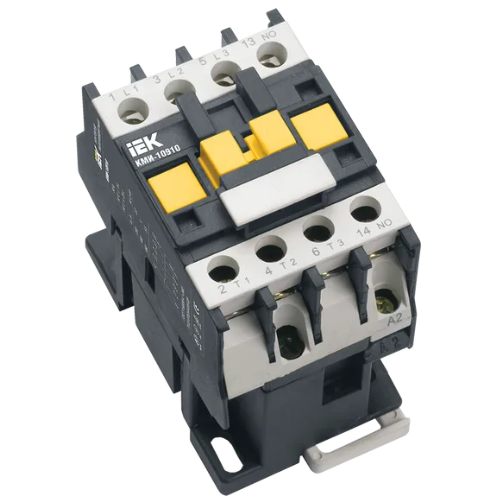

Контактор КМИ-10911 9А, 400В/АС3 1НЗ "ИЭК"
- Код:
- ев913
О товаре
Контактор КМИ-10911 9А 400В/АС3 1НЗ IEK.Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов.
Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Технические характеристики:
- Номин напряжение питания цепи управ Us AC 50 Гц - 400 В.
- Номин напряж питания цепи управ Us пост тока DC: - В.
- Номин рабочий ток Ie 400 В - 9 А.
- Тип подключения вспомогат цепей - Винтовое соединение.
- Кол-во вспомогат норм замкнутых-НЗ конт - 1.
- Кол-во вспомогат норм разомкнутых-НО конт - 0.
- Номин раб напряжение переменного тока Ue - 230; 400; 660 В.
- Номин напряжение изоляции Ui - 660 В.
- Номин импульсное напряжение - 6 кВ.
- Условный тепловой ток Ith при АС-1 - 25 А.
- Номин мощность при AC-3 230 В - 2.2 кВт.
- Номин мощность при AC-3 400 В - 4.0 кВт.
- Номин мощность при AC-3 660 В - 5.5 кВт.
- Макс кратковременная нагрузка - 162 А.
- Условный ток короткого замыкания Inc - 1000 А.
- Защита от сверхтоков - предохр gG - 10 А.
- Мощность рассеяния при Ie АС-3 - 0,2 Вт.
- Мощность рассеяния при Ie АС-1 - 1,56 Вт.
- Момент затяжки - 1,2 Нм.
- Диапазоны напряж управления при срабатыв Uc: 0,8...1,1.
- Гибкий кабель без наконечника: 1,0...2,5 мм².
- Диапазоны напряж управления при отпускании Uc: 0,3...0,6.
- Жесткий кабель без наконечника: 1,5...4 мм².
- Время срабатывания при замыкании: 12...22 мс.
- Время срабатывания при размыкании: 4...19 мс.
- Комутационная износоуст при АС-1 - 1,3 млн циклов.
- Комутационная износоуст при АС-3 - 1,5 млн циклов.
- Комутационная износоуст при АС-4 - 0,2 млн циклов.
- Мех износоустойчивость - 15.0 млн ком циклов.
- Кол-во дополнительных контактов - 1.
- Температура эксплуатации: -25...+50 °C.
- Ширина - 45.0 мм.
- Высота - 75.0 мм.
- Вес: ≤ 0,34 кг.
- Доп конт - Номин напряжение Un AC: ≤ 660 В.
- Доп конт - Номин напряжение Un DC: ≤ 440 В.
- Доп конт - Номин напряжение изоляции Ui - 660 В.
- Доп конт - Ток термической стойкости In - 10 А.
- Доп конт - Минимальная вкл способность Umin - 24 В.
- Доп конт - Минимальная вкл способность Imin - 10 мА.
- Доп конт - Защита от сверхтоков - предохр gG - 10 А.
- Доп конт - Макс кратковременная нагрузка - 100 А.
- Доп конт - Сопротивление изоляции: > 10 мОм.
- Тип напряжения управления - Переменный (AC).
- Кол-во норм замк-НЗ конт с задер переключ - 0.
- Кол-во вспом норм разомк-НО конт опереж - 0.
- Кол-во вспомогат переключающих контактов - 0.
- Количество полюсов - 3.
- Доп конт - Сечение присоединяемых проводников: 1...4 мм².
- Доп конт - Момент затяжки: 1.2 нм.
- Срок службы - не менее 15 лет.
