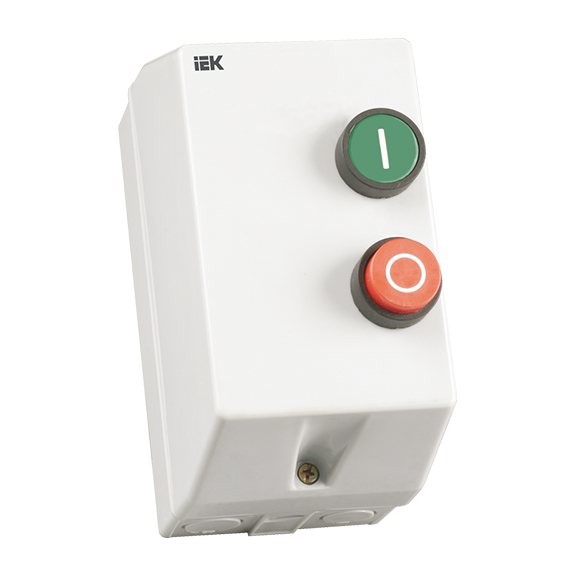

Контактор КМИ11260 12А в оболочке Ue=380В/АС3 IP54 "ИЭК"
- Код:
- ев944
О товаре
Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления.Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
При применении контакторов КМИ 10910 + КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012 + КМИ 49512 - металлическая оболочка.
- Низкий уровень шума.
- Высокая электрическая износостойкость.
- Широкий ассортимент.
- Номин напряжение питания цепи управ Us AC 50 Гц: 400 В.
- Тип напряжения управления: Переменный (AC).
- Номин рабочий ток Ie при AC-1 400 В: 25 А.
- Номин рабочий ток Ie при AC-3 400 В: 12 А.
- Номин коммутируем мощность при AC-3 400 В: 5,5 кВт.
- Кол-во вспомогат норм разомкнутых-НО конт: 1.
- Кол-во норм разомкнутых-НО силовых конт: 3.
- Номин раб напряжение переменного тока Ue-гц: 400 В.
- Номин напряжение изоляции Ui-гц: 660 В.
- Номин импульсное напряжение Uimp-гц: 6 кВ.
- Условный тепловой ток Ith при АС-1-гц: 25 А.
- Макс кратковременная нагрузка-гц: 216 А.
- Условный ток короткого замыкания Inc-гц: 1 000 А.
- Защита от сверхтоков-предохр gG-гц: 20 А.
- Мощность рассеяния при Ie АС-3-гц: 0.36 Вт.
- Мощность рассеяния при Ie АС-1-гц: 1.56 Вт.
- Типоисполнение электрон реле: РТИ-1316.
- Мех износостойкость-гц: 10 млн циклов.
- Коммут-ая износос-ть общий ресурс-гц: 1.0 млн циклов.
- Частота включений механ износост в час-гц: 3 600.
- Частота включений коммутац износост в час-гц: 1 200.
- Крутящий момент при затягивании-гц: 1.2 нм.
- Диапазон напряж срабатывания-цу: (0,8...1,1)Uc.
- Гибкий кабель без наконечника-гц: 1,0-2,5 мм².
- Диапазон напряж отпускания-цу: (0,2...0,75)Uc.
- Жесткий кабель без наконечника-гц: 1,5-4 мм².
- Мощность потреб катушки при срабатывании Uc-цу: 60.0 ВА.
- Мощность потреб катушки при удержании Uc-цу: 7.0 ВА.
- Время срабатыв при замыкании-цу: 12-22 мс.
- Время срабатыв при размыкании-цу: 4-19 мс.
- Эл износоуст млн ком циклов при АС-3-цу: 1.70.
- Эл износоуст млн ком циклов при АС-1-цу: 0.70.
- Мех износоустойчивость-цу: 2.0 млн ком циклов.
- Мощность рассеяния-цу: 3.0 Вт.
- Диапазон уставок реле-реле гц: 9-13 А.
- Номин напряжение изоляции-реле гц: 660 В.
- Номин импульсное напряжение-реле гц: 6 кВ.
- Диапазон рабочей частоты-реле гц: 0-400 Гц.
- Момент затяжки-реле гц: 2 нм.
- Ток термической стойкости-доп конт эл реле: 5 А.
- Момент затяжки-доп конт эл реле: 1.2 нм.
- Тип доп контакта электротепл реле: 1з.
- Тип подключения силовой электрич цепи: Винтовое соединение.
- Степень защиты - IP54.
- Климатическое исполнение: УХЛ4.
- Температура эксплуатации: -25...+50 °C.
- Высота: 166.0 мм.
- Ширина: 88.0 мм.
- Сечен присоед гиб кабеля без наконечн-реле гц: 1,5-10 мм².
- Глубина: 140.0 мм.
- Сечен присоед жесткого кабеля-реле гц: 1-6 мм².
- Сечен присоед гиб кабеля с наконечн-реле гц: 1-4 мм².
- Сечение присоед проводников-доп конт эл реле: 1-2,5 мм².
- Защ от сверхтоков - предохр gG-доп конт эл реле: 5 А.
