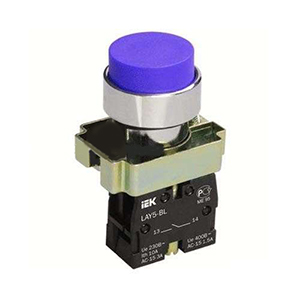

Кнопка управления LAY5-BL61 без подсветки cиняя, 1з "ИЭК"

Код:
ев745
Кнопка управления LAY5-BL61 без подсветки cиняя, 1з "ИЭК"

О товаре

Кнопки управления предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели.
Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.
Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Технические характеристики.

Основные электрические и механические характеристики кнопок управления и переключателей:

Параметры

Вид тока

переменный

постоянный

Номинальное рабочее напряжение, В

660 400 230 120 48

400 230 120 48 24

Номинальный рабочий ток контактов, А

Категория применения АС-12

Категория применения DC-12

2,5 4,5 7,5 10 10

0,6 1,3 2,5 5 10

Категория применения АС-15

Категория применения DC-13

1,5 2,5 4,5 6 6

0,1 0,3 0,6 1,3 2,5

Электрическая износостойкость, циклов В-0х103

ABLF, ABLFP, AEA - 300; ABLFS, APBB - 22N - 100; AL-CLR

Механическая износостойкость, циклов В-0х103

600 - для всех устройств; 100 - кнопки с ключом и кнопки с фиксацией

Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96

IP 40

IP 40

Допустимая частота коммутаций (циклов В-О/ч)

300 1200 3600

300 1200 3600

% нагрузки контактов по току от рабочего значения

40 25 15

40 25 15

Диапазон рабочих температур, °С

от -10 до +40

от -10 до +40

Влажность окружающей среды

45-90% без выпадения конденсата
