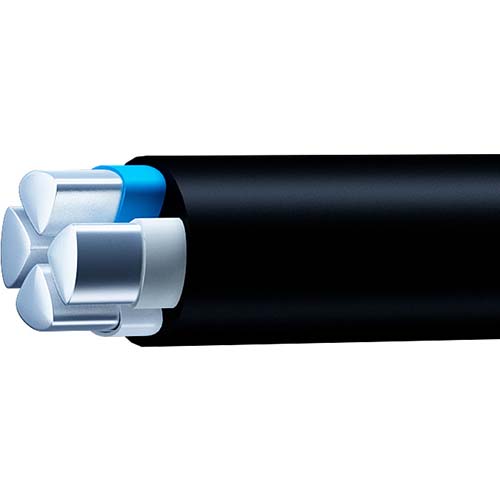

Кабель АВВГнг(А)-LS 4*150 - ГОСТ - 300 метров.
- Код:
- ея379
О товаре
Описание:
АВВГнг-LS 4х150 - кабель силовой с 4 алюминиевыми жилами сечением 150 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма.
Технические характеристики кабеля:
Климатическое исполнение кабеля силового алюминиевого АВВГнг(А)-LS 4*150: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг-LS 4х150 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А)-LS 4х150 не должна превышать 98%.
Монтаж кабеля АВВГнг-LS 4*150 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг-LS 4х150 должен быть не менее 401,4 миллиметров.
Растягивающее усилие при прокладке АВВГнг-LS 4х150 не должно превышать 18000 Ньютонов.
Расчетная масса кабеля АВВГнг-LS 4*150 составляет 3,43 килограмм в метре.
Выделение дыма при горении(тлении) кабеля силового алюминиевого АВВГнг(А)-LS не приводит к снижению проницаемости света более чем на 50%.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг-LS 4х150 равен 45,94 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг-LS 4х150 на воздухе: 290 Ампер.
Расшифровка маркировки АВВГнг(А)-LS 4*150:
- А - жила выполнена из алюминия.
- В - виниловая изоляция.
- В - виниловая оболочка.
- Г - не имеет защитного покрова.
- нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
- (А) - индекс пожарной безопасности.
- LS - пониженное выделение дыма при горении (тлении).
- 4 - количество алюминиевых жил.
- 150 - сечение алюминиевых жил в квадратных миллиметрах.
- Также в маркировке встречаются следующие обозначения:
- ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
- мс, мк, мж - жила выполнена в многопроволочном исполнении.
- 0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
- 1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.
Конструкция кабеля:
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким выделением дыма.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката с низким выделением дыма.
Применение кабеля:
Кабель силовой алюминиевый АВВГнг-LS 4*150 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 283 Ампер.
АВВГнг-LS 4х150 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
