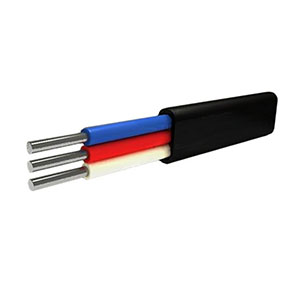

Кабель алюминиевый АВВГ 3*6,0мм2 черный (ГОСТ)
- Код:
- ео030
О товаре
АВВГ 3*6,0 - кабель силовой с 3 алюминиевыми жилами сечением 6,0 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.Технические характеристики кабеля АВВГ:
- Климатическое исполнение кабеля силового алюминиевого АВВГ: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
- Температуры эксплуатации алюминиевого кабеля АВВГ от -50 до +50 градусов.
- Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ не должна превышать 98%.
- Монтаж кабеля АВВГ производится при температуре не ниже -15 градусов.
- Радиус изгиба при прокладке алюминиевого кабеля АВВГ должен быть не менее 126,9 миллиметров.
- Растягивающее усилие при прокладке АВВГ не должно превышать 240 Ньютонов.
- Расчетная масса кабеля АВВГ составляет 0,31 килограмм в метре.
- Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Расшифровка маркировки АВВГ:
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
3 - количество алюминиевых жил.
6,0 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.
Конструкция кабеля АВВГ:
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ:
Кабель силовой алюминиевый АВВГ 3*6,0 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 46 Ампер.
АВВГ 3*6,0 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях.
При групповой прокладке обязательно применение средств огнезащиты.
