Кабель алюминиевый АВВГ 2*4,0мм2 черный (ГОСТ)
- Код:
- ео027
О товаре
АВВГ 2*4,0 - кабель силовой с 2 алюминиевыми жилами сечением 4,0 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.Технические характеристики кабеля АВВГ 2*4,0:
- Климатическое исполнение кабеля силового алюминиевого АВВГ 2*4,0: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
- Температуры эксплуатации алюминиевого кабеля АВВГ 2*4,0 от -50 до +50 градусов.
- Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 2*4,0 не должна превышать 98%.
- Монтаж кабеля АВВГ 2*4,0 производится при температуре не ниже -15 градусов.
- Радиус изгиба при прокладке алюминиевого кабеля АВВГ 2*4,0 должен быть не менее 126,9 миллиметров.
- Растягивающее усилие при прокладке АВВГ 2*4,0 не должно превышать 240 Ньютонов.
- Расчетная масса кабеля АВВГ 2*4,0 составляет 0,31 килограмм в метре.
- Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
- Наружный диаметр кабеля АВВГ 2*4,0 равен 14,1 миллиметрам.
- Допустимый ток при прокладке кабеля АВВГ 2*4,0 на воздухе: 30 Ампер.
Расшифровка маркировки АВВГ 2*4,0:
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
2 - количество алюминиевых жил.
4,0 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

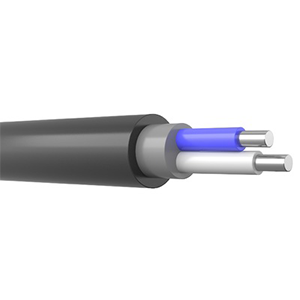

Конструкция кабеля АВВГ 2*4,0:
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ 2*4,0:
Кабель силовой алюминиевый АВВГ 2*4,0 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 39 Ампер.
АВВГ 2*4,0 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях.
При групповой прокладке обязательно применение средств огнезащиты.
