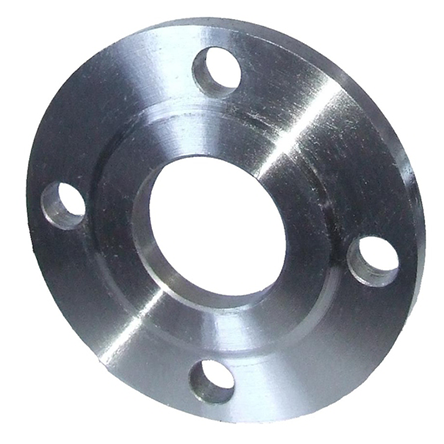

Фланец стальной Ду15/Ру16
- Код:
- ио423
О товаре
| Ру 16 (1,6 МПа) | ||||||||||
| Ду | Дн | Внутренний диаметр (Db) | Наружный Диаметр (D) | Межцентровое (D1) | Диаметр зеркала (D2) | Количество отверсий | Диаметр отверстий(d) | Толщина с зеркалом (b) | Высота зеркала (h) | Масса, кг |
| 15 | 18 | 19 | 95 | 65 | 47 | 4 | 14 | 14 | 2 | 0,61 |
| 20 | 25 | 26 | 105 | 75 | 58 | 16 | 0,86 | |||
| 25 | 32 | 33 | 115 | 85 | 68 | 18 | 1,17 | |||
| 32 | 38 | 39 | 135 | 100 | 78 | 18 | 1,58 | |||
| 40 | 45 | 46 | 145 | 110 | 88 | 20 | 3 | 1,96 | ||
| 50 | 57 | 59 | 160 | 125 | 102 | 22 | 2,58 | |||
| 65 | 76 | 78 | 180 | 145 | 122 | 24 | 3,42 | |||
| 80 | 89 | 91 | 195 | 160 | 133 | 3,71 | ||||
| 100 | 108 | 110 | 215 | 180 | 158 | 8 | 26 | 4,73 | ||
| 125 | 133 | 135 | 245 | 210 | 184 | 28 | 6,38 | |||
| 150 | 159 | 161 | 280 | 240 | 212 | 22 | 7,81 | |||
| 200 | 219 | 222 | 335 | 295 | 268 | 12 | 30 | 10,1 | ||
