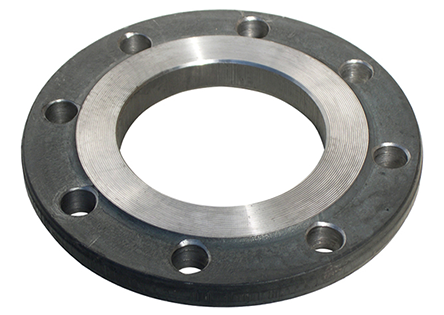

Фланец стальной Ду150/Ру10
- Код:
- ио418
О товаре
| Ру 10 (1,0 Мпа) | ||||||||||
| Ду | Дн | Внутренний диаметр (Db) | Наружный Диаметр (D) | Межцентровое (D1) | Диаметр зеркала (D2) | Количество отверсий | Диаметр отверстий(d) | Толщина с зеркалом (b) | Высота зеркала (h) | Масса, кг |
| 15 | 18 | 19 | 95 | 65 | 47 | 4 | 14 | 12 | 2 | 0,5 |
| 20 | 25 | 26 | 105 | 75 | 58 | 14 | 0,7 | |||
| 25 | 32 | 33 | 115 | 85 | 68 | 0,9 | ||||
| 32 | 38 | 39 | 135 | 100 | 78 | 18 | 16 | 1,4 | ||
| 40 | 45 | 46 | 145 | 110 | 88 | 18 | 3 | 1,7 | ||
| 50 | 57 | 59 | 160 | 125 | 102 | 2,1 | ||||
| 65 | 76 | 78 | 180 | 145 | 122 | 20 | 2,8 | |||
| 80 | 89 | 91 | 195 | 160 | 133 | 3,2 | ||||
| 100 | 108 | 110 | 215 | 180 | 158 | 8 | 22 | 4 | ||
| 125 | 133 | 135 | 245 | 210 | 184 | 22 | 24 | 5,4 | ||
| 150 | 159 | 161 | 280 | 240 | 212 | 6,6 | ||||
| 200 | 219 | 222 | 335 | 295 | 268 | 8,1 | ||||
| 250 | 273 | 273 | 390 | 350 | 320 | 12 | 26 | 11 | ||
