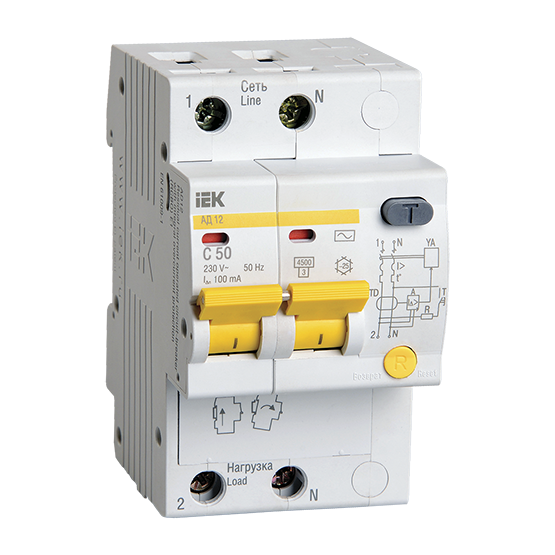

Дифференциальный автомат АД12, 2Р 50А 100мА "ИЭК"
- Код:
- еб905
О товаре
Быстродействующие защитные выключатели обеспечивают:– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
- В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
- Возможность одновременного двойного присоединения шиной или гибким проводником.
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
|
Соответствуют
стандартам |
ГОСТ
Р 51327.1-99, ТУ 99 АГИЕ.641243.039 |
|
Номинальное
напряжение частотой 50 Гц, В |
230/400 |
|
Номинальный
ток In, А Характеристики
срабатывания электромагнитного расцепителя |
6,
10, 16, 20, 25, 32, 40, 50, 63 В,
С |
|
Номинальный
отключающий дифференциальный ток IDn,мА |
10,
30, 100, 300 |
|
Номинальная
отключающая способность, А |
4500 |
|
Рабочая
характеристика при наличии дифференциального тока |
АС |
|
Время
отключения при номинальном дифференциальном токе, мс |
≤40 |
|
Число
полюсов |
2,
4 |
|
Условия
эксплуатации |
УХЛ4 |
|
Степень
защиты выключателя |
IP
20 |
|
Износостойкость,
циклов В-О, не менее |
10000 |
|
Максимальное
сечение присоединяемых проводов, мм2 |
вход
- 25; выход - 16/25 (размер для устройств с номинальными токами свыше
40 А) |
|
Наличие
драгоценных металлов (серебро), г/полюс |
0,6/2,0 |
|
Масса
(2/4-полюсные), кг |
0,25/0,45 |
|
Диапазон
рабочих температур, °С |
-25
+40 |
