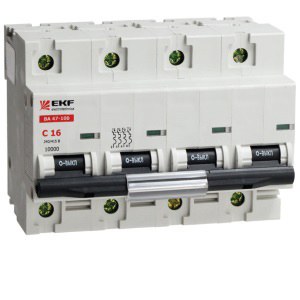

Автоматический выключатель ВА47-100 4Р 16А 10кА тип C "ЭКФ"
- Код:
- ел638
О товаре
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
• Два типа защиты от перегрузки и короткого замыкания.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40 °С до +50 °С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики:
|
Соответствуют стандартам |
ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003 |
|
Номинальное напряжение частотой 50 Гц, В |
230/400 |
|
Номинальный ток In, А |
10, 16, 25, 32, 35, 40, 50, 63, 80, 100 |
|
Номинальная отключающая способность, А |
10 000 |
|
Напряжение постоянного тока, В/полюс |
60 |
|
Характеристики срабатывания электромагнитного расцепителя |
С, D |
|
Число полюсов |
1, 2, 3, 4 |
|
Условия эксплуатации |
УХЛ4 |
|
Степень защиты выключателя |
IP 20 |
|
Электрическая износостойкость, циклов В-О, не менее |
6000 |
|
Механическая износостойкость, циклов В-О, не менее |
20000 |
|
Максимальное сечение присоединяемых проводов, мм2 |
35 |
|
Наличие драгоценных металлов (серебро), г/полюс |
0,9÷1,2 |
|
Масса одного полюса, кг |
0,15 |
|
Диапазон рабочих температур, °С |
-40 ÷ +50 |
