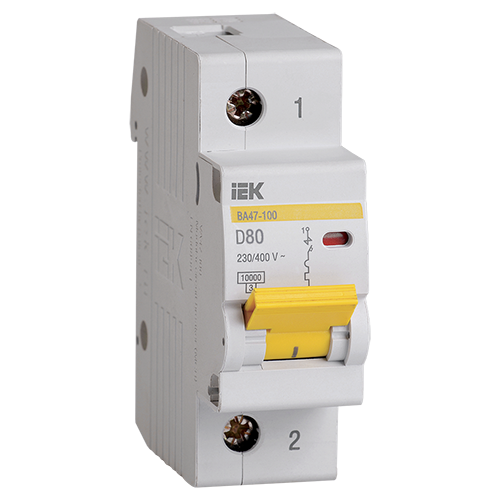

Автоматический выключатель ВА47-100 1Р 80А 10кА тип D "ИЭК"
- Код:
- еа543
О товаре
Автоматические выключатели ВА47-100
предназначены для защиты распределительных и групповых цепей, имеющих
активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных
устройствах бытовых и промышленных электроустановок.
- Два типа защиты от перегрузки и короткого замыкания.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40 °С до +50 °С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики:
|
Соответствуют
стандартам |
ГОСТ
Р 50345-99, ТУ 2000 АГИЕ.641.235.003 |
|
Номинальное
напряжение частотой 50 Гц, В |
230/400 |
|
Номинальный
ток In, А |
10,
16, 25, 32, 35, 40, 50, 63, 80, 100 |
|
Номинальная
отключающая способность, А |
10
000 |
|
Напряжение
постоянного тока, В/полюс |
60 |
|
Характеристики
срабатывания электромагнитного расцепителя |
С,
D |
|
Число
полюсов |
1,
2, 3, 4 |
|
Условия
эксплуатации |
УХЛ4 |
|
Степень
защиты выключателя |
IP
20 |
|
Электрическая
износостойкость, циклов В-О, не менее |
6000 |
|
Механическая
износостойкость, циклов В-О, не менее |
20000 |
|
Максимальное
сечение присоединяемых проводов, мм2 |
35 |
|
Наличие
драгоценных металлов (серебро), г/полюс |
0,9÷1,2 |
|
Масса
одного полюса, кг |
0,15 |
|
Диапазон
рабочих температур, °С |
-40
÷ +50 |
