ARMAT Автоматический выключатель M06N 3P C 63А IEK
- Код:
- ею879
О товаре
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

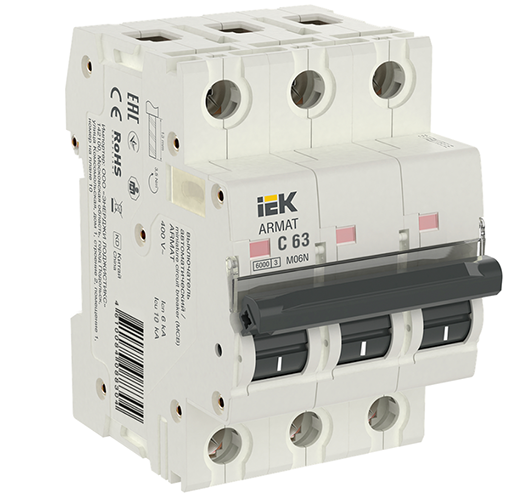

ARMAT Автоматический выключатель M06N 3P C 63А IEK
Особенности конструкции
Индикатор положения контактной группы
Двухпозиционная защелка
Маркировочная площадка с крышкой
8 заклепок корпуса для большей прочности корпуса
Газогенерирующая межконтактная перегородка для более эффективного дугогашения
Технические характеристики
Номин ток: 63.0 А
Количество полюсов: 3
Номин импульсное выдерживаемое напряжение: 6 кВ
Характеристика срабатывания - кривая тока C
Тип напряжения: Переменный (AC)
Номин раб напряжение: 400 В
Тип расцепителя: Тепловой, электромагнитный
Потери энергии: 39.0 Вт
Отключение нейтрали: Нет
Возможность присоединения шин: PIN (штырь), FORK (вилка)
Рабочая температура окружающей среды: -40...70 °C
Количество защищенных полюсов: 3
Тип монтажной рейки: 35x7.5
Тип подключения: Винтовое соединение
Ремонтопригодность: Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 В: 6.0 кА
Отключающая способность по EN 60898: 6 кА
Сфера применения: Бытовое
Наличие теплового расцепителя: Да
Наличие электромагнитного расцепителя: Да
Режим работы: Продолжительный-S1
Возможна дополнит комплектация: Да
Ширина по количеству модульных расстояний: 3
Класс токоограничения: 3
Общ количество полюсов: 3
Мех износостойкость, циклов: 20000
Вес одного полюса: 0,116 кг
Отключающая способность по IEC 60947-2: 10 кА
Макс сечение входящего кабеля: 25 мм²
Класс защиты от поражения электрическим током: 0
Наличие дифференциального расцепителя: Нет
Электр износостойкость, циклов: 10000
Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
Тип монтажа: На DIN-рейку
Степень защиты: IP20
Наличие электронного расцепителя: Нет
Наличие взрывозащиты: Без взрывозащиты
Частота: 50 Гц
Номин отключающая способность при коротком замыкании EN 60898 при 230 В: 6.0 кА
Количество силовых полюсов: 3
Номин напряжение изоляции Ui: 500 В
Частота: 50 Гц
Номинальный ток: 63 А
