О товаре

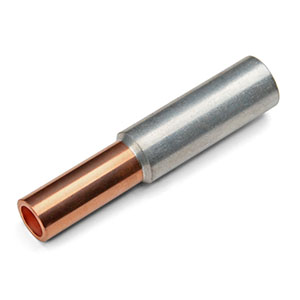

Гильзы медно-алюминиевые под опрессовку.

• ТУ 3449-017-59861269-2004.
• Предназначены для соединения опрессовкой алюминиевых и медных жил.
• Материал: электротехнический алюминий марки АД1 и медь марки М1.
• Рабочее напряжение: до 10 кВ.
• Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне.
• Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора.

Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки.

• Наименование: ГАМ 95/70 (КВТ).
• Сечение, Al - 95 мм².
• Сечение, Cu - 70 мм².
• D₁ (внешний, медная часть гильзы) - 17,0 мм.
• d₁  (внутренний, медная часть гильзы) - 11,5 мм.
• D₂ (внешний, алюминиевая часть гильзы) - 21,0 мм.
• d₂  (внутренний, алюминиевая часть гильзы) - 13,5 мм.
• L      (Общая длина гильзы) - 110,0 мм.
• L₁ (Длина) - 40,0 мм.
• L₂ (Длина) - 50,0 мм.
